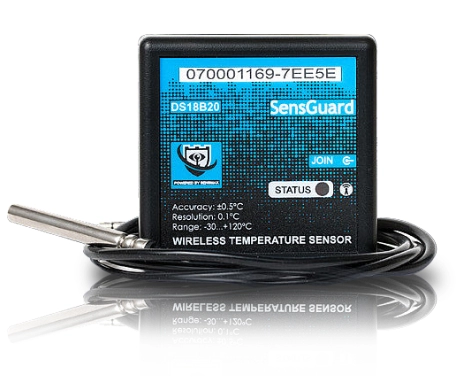

Capteur de température sans fil SensMax SensGuard DS18B20 avec sonde

Le capteur de température sans fil SensGuard DS18B20 avec sonde est conçu pour la surveillance à distance de la température dans les installations frigorifiques, chambres froides, systèmes CVC, machines, conduits de ventilation, réservoirs de liquide et autres points de mesure difficiles d’accès.

Le capteur utilise une sonde numérique DS18B20 externe pour mesurer des températures de -30°C à +120°C. La sonde en acier inoxydable de 1 m peut être placée dans un congélateur, une chambre froide, un conduit, un boîtier d’équipement ou un récipient contenant un liquide, tandis que le corps du capteur sans fil reste installé à l’extérieur de la zone surveillée.

Les mesures sont effectuées toutes les 5 minutes et transmises sans fil à une passerelle SensGuard compatible, telle que SensGuard TCP LR X2. La passerelle transmet les données à la plateforme cloud de surveillance SensGuard, où les utilisateurs peuvent consulter les rapports, suivre les tendances et recevoir des alertes lorsque les seuils de température sont dépassés.

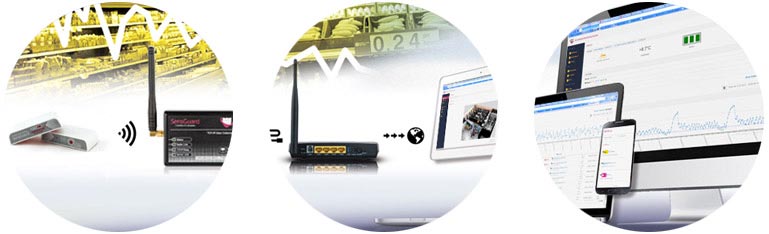

Le SensGuard DS18B20 transmet sans fil les mesures de température de la sonde à une passerelle SensGuard et au portail cloud de surveillance.

En bref

• Capteur de température sans fil avec sonde numérique DS18B20 externe.
• Plage de mesure de la sonde de -30°C à +120°C.
• Précision de mesure de ±0.5°C sur toute la plage de mesure.
• Résolution de mesure de 0.1°C pour le suivi des tendances de température.
• Câble de sonde en acier inoxydable de 1 m pour les congélateurs, conduits, équipements et récipients contenant des liquides.
• Communication sans fil à 868 MHz avec une passerelle SensGuard compatible.
• Portée de communication jusqu’à 150 m en ligne de mire dégagée.
• Transmission des données chiffrée AES-128 entre le capteur et la passerelle.
• Fonctionnement sur piles avec deux piles AAA remplaçables.
• Autonomie jusqu’à 5 ans avec l’intervalle de mesure par défaut.
• Boîtier IP54 pour le corps du capteur.

Demander une consultation

Comment fonctionne le capteur DS18B20

Le capteur DS18B20 mesure la température à l’aide d’une sonde numérique externe en acier inoxydable. La sonde est placée dans la zone de mesure souhaitée, tandis que le corps du capteur sans fil peut rester à l’extérieur du congélateur, du conduit, de la cuve, du boîtier de la machine ou de la zone d’équipement surveillée.

Toutes les 5 minutes, le capteur enregistre une mesure de température et la transmet sur un canal radio 868 MHz chiffré AES-128 à une passerelle SensGuard compatible. La passerelle envoie ensuite les données à la plateforme cloud SensGuard pour le reporting, les alertes et l’analyse historique.

L’appareil comprend un bouton de diagnostic réseau et un voyant LED d’état permettant aux utilisateurs de vérifier si le capteur est connecté à la passerelle et au système cloud.

Surveillance de la température avec sonde

La sonde externe rend le DS18B20 adapté aux emplacements où la température doit être mesurée à l’intérieur d’une zone spécifique, tandis que le corps du capteur doit rester à l’extérieur pour assurer la communication sans fil et faciliter l’accès aux piles.

Les exemples typiques comprennent les vitrines réfrigérées, congélateurs accessibles, conduits de ventilation, récipients contenant des liquides, machines et équipements techniques. La sonde mesure la température dans la zone cible, tandis que le corps du capteur reste plus facile d’accès pour la maintenance et dans des conditions normales de fonctionnement pour l’électronique.

Installation

Le corps du capteur est fixé à l’aide d’un ruban adhésif double face à haute adhérence sur une surface lisse telle que du plastique, du métal, du verre ou un mur peint. Cela permet une installation rapide sans perçage ni matériel de montage supplémentaire.

Après avoir installé le corps du capteur, placez la sonde externe de 1 m dans la zone où la température doit être mesurée. Le corps du capteur doit être positionné de manière à rester à portée radio de la passerelle SensGuard et dans la plage de température de fonctionnement autorisée pour l’électronique.

Le capteur est expédié éteint afin de préserver les piles pendant le stockage et le transport. Pour démarrer le fonctionnement, appuyez puis relâchez le bouton JOIN et enregistrez le capteur dans le portail cloud SensGuard à l’aide de l’assistant de connexion.

Surveillance avec sonde DS18B20 pour la réfrigération, les conduits CVC, les récipients contenant des liquides, les équipements et les chambres froides.

Demander une consultation

Passerelle compatible et surveillance cloud

Le capteur DS18B20 nécessite une passerelle SensGuard compatible pour la surveillance en ligne. La passerelle reçoit les mesures sans fil du capteur et les transmet à la plateforme cloud SensGuard.

• SensGuard TCP LR X2 passerelle sans fil et collecteur de données pour les capteurs de surveillance SensGuard.

Dans la plateforme cloud, les utilisateurs peuvent consulter l’historique des températures, configurer des seuils, recevoir des alertes et exporter des rapports de surveillance. Cela facilite la supervision quotidienne, le contrôle qualité et la documentation pour les audits.

Applications typiques

SensGuard DS18B20 convient à la surveillance sans fil de la température lorsqu’une sonde externe pratique est nécessaire pour la réfrigération, les conduits, les récipients contenant des liquides ou les zones d’équipement.

• Réfrigération commerciale pour les supermarchés, épiceries, vitrines réfrigérées et congélateurs accessibles.
• Chambres froides et entrepôts pour les chambres froides, produits surgelés, stockage alimentaire et stocks sensibles à la température.
• Stockage pharmaceutique pour les réfrigérateurs, armoires et locaux de stockage où l’historique des températures doit être suivi.
• CVC et ventilation pour la surveillance de la température des conduits d’air et la supervision des zones techniques.
• Équipements industriels pour les machines, conduites de procédé et environnements de production.
• Récipients contenant des liquides pour la surveillance de la température de l’eau, des boissons, des produits chimiques ou des procédés.
• Salles de serveurs et centres de données pour une surveillance localisée autour des baies et équipements.
• Musées et archives pour les expositions et zones de stockage sensibles au climat.

Avantages pour votre activité

La surveillance sans fil de la température avec sonde aide les organisations à réduire les contrôles manuels et à détecter les variations de température avant qu’elles n’entraînent des pertes de produits, des interruptions de service ou des problèmes de qualité. La sonde externe permet de mesurer la température exactement au point souhaité, tandis que le corps du capteur reste accessible pour la maintenance.

Les rapports et alertes cloud permettent aux équipes de réagir plus rapidement, de conserver l’historique des températures et de soutenir le contrôle qualité interne. La conception sans fil facilite également l’ajout de points de surveillance dans des installations existantes sans tirer de longs câbles de signal jusqu’à chaque point de mesure.

• surveiller les températures de la sonde de -30°C à +120°C ;
• réduire les contrôles manuels de température ;
• recevoir des alertes lorsque les seuils sont dépassés ;
• conserver des rapports historiques pour les besoins de contrôle qualité et d’audit ;
• placer la sonde dans la zone surveillée tout en gardant le corps du capteur accessible ;
• ajouter de nouveaux points de surveillance sans tirer de câbles entre les capteurs et la passerelle.

Exemple concret

Un entrepôt pharmaceutique installe des capteurs de température SensGuard DS18B20 avec sondes dans des réfrigérateurs et des congélateurs. Les sondes sont placées à l’intérieur des équipements surveillés, tandis que les corps des capteurs sans fil restent installés à l’extérieur afin d’assurer une meilleure communication et de faciliter le remplacement des piles.

La plateforme de surveillance suit l’historique des températures et envoie des alertes lorsque les mesures approchent des limites dangereuses. Le personnel peut intervenir avant que les médicaments ou les marchandises stockées ne soient affectés, tandis que les rapports servent au contrôle qualité interne et à la documentation de conformité.

Détails techniques

FAQ – Capteur SensGuard DS18B20

• Quelle est la plage de mesure du capteur DS18B20 ?
  La sonde externe mesure des températures de -30°C à +120°C.
• Quelle est la précision de mesure ?
  La précision de mesure est de ±0.5°C sur toute la plage.
• Quelle est la longueur du câble de la sonde ?
  La longueur standard du câble de la sonde est de 1 m. Des options plus longues sont disponibles sur demande.
• Le corps du capteur peut-il être placé dans un congélateur ou une zone chaude ?
  La sonde externe est conçue pour être placée dans la zone mesurée, mais la température de fonctionnement du corps du capteur est de -20°C à +55°C. Le corps du capteur doit être installé dans cette plage autorisée.
• Quelle passerelle est nécessaire ?
  Le capteur nécessite une passerelle SensGuard compatible, telle que SensGuard TCP LR X2.
• À quelle fréquence les mesures sont-elles envoyées ?
  L’intervalle de mesure est de 5 minutes.
• Quelles piles le capteur utilise-t-il ?
  Le capteur utilise deux piles AAA 1.5V. Les piles au lithium sont recommandées pour les températures inférieures à zéro.
• Quelle est l’autonomie des piles ?
  L’autonomie est de jusqu’à 5 ans avec l’intervalle de mesure par défaut.
• Comment le capteur est-il installé ?
  Le corps du capteur est installé à l’aide d’un ruban adhésif double face à haute adhérence sur une surface lisse.

Prêt à démarrer ?

Vous avez besoin d’une surveillance sans fil de la température avec une sonde externe pour la réfrigération, les congélateurs, les conduits CVC, les récipients contenant des liquides, les machines ou les zones de stockage ? SensMax peut vous aider à choisir le capteur DS18B20 et la configuration de passerelle SensGuard adaptés à votre projet.

Indiquez-nous votre plage de température, l’emplacement de la sonde, le nombre de points de surveillance, la distance jusqu’à la passerelle et vos besoins en matière de reporting, et nous vous aiderons à définir la configuration appropriée.
