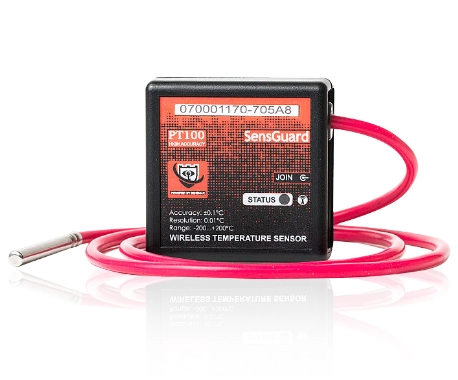

Capteur de température sans fil haute précision SensMax SensGuard PT100HA avec sonde

Le capteur de température sans fil haute précision SensGuard PT100HA est conçu pour la surveillance précise de la température dans des environnements extrêmement froids ou à haute température. Il utilise une sonde RTD PT100 externe pour mesurer des températures de -200°C à +200°C, ce qui le rend adapté aux laboratoires, congélateurs très basse température, stockages cryogéniques, procédés industriels et applications critiques de surveillance de la température.

Le capteur prend en charge deux modes de précision sélectionnables par logiciel. Le mode haute précision offre un pas de mesure de 0.01°C pour une surveillance détaillée, tandis que le mode de précision standard offre un pas de 0.1°C pour prolonger l’autonomie des piles. La précision de mesure est de ±0.1°C.

Les mesures sont effectuées toutes les 5 minutes et transmises sans fil à une passerelle SensGuard compatible, telle que SensGuard TCP LR X2. La passerelle transmet les données à la plateforme cloud de surveillance SensGuard, où les utilisateurs peuvent consulter les rapports, suivre les tendances et recevoir des alertes lorsque les seuils de température sont dépassés.

Le SensGuard PT100HA haute précision transmet sans fil les mesures de température de la sonde à une passerelle SensGuard et au portail cloud de surveillance.

En bref

• Capteur de température sans fil haute précision avec sonde RTD PT100 externe.
• Plage de mesure extrême de la sonde de -200°C à +200°C.
• Précision de mesure de ±0.1°C pour les applications de surveillance critiques.
• Modes de résolution sélectionnables - 0.01°C en mode haute précision ou 0.1°C en mode de précision standard.
• Câble de sonde en acier inoxydable de 1 m permettant de placer la sonde dans des congélateurs, équipements, conduits ou zones de procédé.
• Communication sans fil à 868 MHz avec une passerelle SensGuard compatible.
• Portée de communication jusqu’à 150 m en ligne de mire dégagée.
• Transmission des données chiffrée AES-128 entre le capteur et la passerelle.
• Fonctionnement sur piles avec deux piles AAA remplaçables.
• Autonomie jusqu’à 1.5 an en mode haute précision ou jusqu’à 5 ans en mode de précision standard.
• Boîtier IP54 pour le corps du capteur.

Demander une consultation

Comment fonctionne le capteur PT100HA haute précision

Le capteur PT100HA haute précision mesure la température à l’aide d’une sonde RTD externe en acier inoxydable. La sonde peut être placée à l’intérieur d’un congélateur, d’une chambre de stockage, d’un conduit, d’un boîtier d’équipement ou d’une zone de procédé, tandis que le corps du capteur sans fil reste installé à l’extérieur de la zone surveillée, où il peut communiquer avec la passerelle.

Le capteur enregistre une mesure de température toutes les 5 minutes. Ces mesures sont transmises sur un canal radio 868 MHz chiffré AES-128 à une passerelle SensGuard compatible. La passerelle envoie ensuite les données à la plateforme cloud SensGuard pour le reporting, les alertes et l’analyse historique.

L’appareil comprend un bouton de diagnostic réseau et un voyant LED d’état permettant aux utilisateurs de vérifier si le capteur est connecté à la passerelle et au système cloud.

Modes haute précision et précision standard

Le capteur peut fonctionner selon deux modes de précision. Le mode haute précision offre un pas de mesure de 0.01°C et est utilisé lorsque de faibles variations de température doivent être surveillées avec précision. Le mode de précision standard offre un pas de mesure de 0.1°C et permet de prolonger l’autonomie des piles.

Le mode sélectionné est enregistré dans la mémoire du capteur et reste actif après le remplacement des piles. L’appareil convient ainsi aussi bien à la surveillance de laboratoire haute précision qu’aux applications industrielles ou de stockage à plus long terme.

Installation

Le corps du capteur est fixé à l’aide d’un ruban adhésif double face à haute adhérence sur une surface lisse telle que du plastique, du métal, du verre ou un mur peint. Cela permet une installation rapide sans perçage ni matériel de montage supplémentaire.

Après avoir installé le corps du capteur, placez la sonde externe de 1 m dans la zone où la température doit être mesurée. Le corps du capteur doit être positionné de manière à rester à portée radio de la passerelle SensGuard et dans la plage de température de fonctionnement autorisée pour l’électronique.

Le capteur est expédié éteint afin de préserver les piles pendant le stockage et le transport. Pour démarrer le fonctionnement, appuyez puis relâchez le bouton JOIN et enregistrez le capteur dans le portail cloud SensGuard à l’aide de l’assistant de connexion.

Les applications typiques comprennent les congélateurs, laboratoires, systèmes CVC, équipements industriels et stockages à température critique.

Demander une consultation

Passerelle compatible et surveillance cloud

Le capteur PT100HA haute précision nécessite une passerelle SensGuard compatible pour la surveillance en ligne. La passerelle reçoit les mesures du capteur sans fil et les transmet à la plateforme cloud SensGuard.

• SensGuard TCP LR X2 passerelle sans fil et collecteur de données pour les capteurs de surveillance SensGuard.

Dans la plateforme cloud, les utilisateurs peuvent consulter l’historique des températures, configurer des seuils, recevoir des alertes et exporter des rapports de surveillance. Cela facilite la supervision quotidienne, le contrôle qualité et la documentation pour les audits.

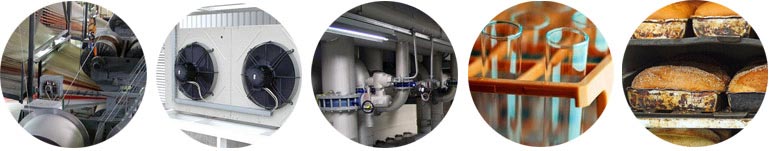

Applications typiques

Le SensGuard PT100HA haute précision convient aux applications de surveillance de la température pour lesquelles les capteurs sans fil standard ne suffisent pas en raison de températures extrêmes ou d’exigences élevées en matière de précision.

• Stockage cryogénique et congélation très basse température pour surveiller les températures ultra-basses dans les laboratoires, congélateurs médicaux et biobanques.
• Laboratoires scientifiques pour la surveillance haute précision de la température pendant les expériences et les travaux de validation.
• Procédés industriels pour l’enregistrement de la température dans la production, la chimie, les chambres d’essai et les procédés de chauffage contrôlés.
• Logistique de la chaîne du froid pour vérifier la température des produits périssables, produits médicaux et produits pharmaceutiques.
• Systèmes CVC pour surveiller les conduits, zones techniques, circuits de chauffage et systèmes de refroidissement.
• Salles de serveurs et centres de données pour une surveillance localisée de la température à proximité d’équipements à haute densité.
• Transformation et stockage des aliments pour le contrôle de la température des congélateurs, chambres froides et procédés.

Avantages pour votre activité

La surveillance haute précision de la température aide les organisations à détecter de faibles variations de température avant qu’elles ne deviennent des problèmes coûteux. Cela est particulièrement important pour les laboratoires, le stockage pharmaceutique, la logistique de la chaîne du froid, les essais industriels et d’autres procédés où les écarts de température peuvent affecter la qualité des produits ou les résultats de recherche.

L’installation sans fil réduit les travaux de câblage et facilite l’ajout de nouveaux points de surveillance dans des installations existantes. Les rapports et alertes cloud permettent aux équipes de réagir plus rapidement, de documenter l’historique des températures et de soutenir le contrôle qualité interne.

• surveiller des températures extrêmes de -200°C à +200°C ;
• détecter de faibles variations de température avec une précision de ±0.1°C ;
• réduire les contrôles manuels de température ;
• recevoir des alertes lorsque les seuils sont dépassés ;
• conserver des rapports historiques pour les besoins de contrôle qualité et d’audit ;
• installer de nouveaux points de surveillance sans tirer de câbles entre les capteurs et la passerelle.

Exemple concret

Un laboratoire universitaire utilise des capteurs SensGuard PT100HA haute précision pour surveiller des installations de stockage à ultra-basse température utilisées pour la recherche pharmaceutique. La sonde est placée à l’intérieur de la zone de stockage, tandis que le corps du capteur sans fil est installé à l’extérieur, où il peut communiquer avec la passerelle SensGuard.

L’équipe du laboratoire reçoit régulièrement les mesures de température dans le portail cloud et peut consulter l’historique détaillé de chaque unité de stockage surveillée. Si la température dépasse les limites configurées, le système de surveillance peut alerter le personnel afin qu’il puisse intervenir avant que les matériaux sensibles ne soient affectés.

Détails techniques

FAQ – Capteur SensGuard PT100HA haute précision

• Quelle est la plage de mesure du capteur PT100HA haute précision ?
  La sonde externe mesure des températures de -200°C à +200°C.
• Quelle est la précision de mesure ?
  La précision de mesure est de ±0.1°C.
• Quelle est la différence entre le mode haute précision et le mode de précision standard ?
  Le mode haute précision utilise un pas de mesure de 0.01°C. Le mode de précision standard utilise un pas de mesure de 0.1°C et offre une plus longue autonomie des piles.
• Quelle est la longueur du câble de la sonde ?
  La longueur standard du câble de la sonde est de 1 m. Des options plus longues sont disponibles sur demande.
• Le corps du capteur peut-il être placé dans un stockage à ultra-basse température ?
  La sonde externe peut mesurer jusqu’à -200°C, mais la température de fonctionnement du corps du capteur est de -20°C à +55°C. Le corps du capteur doit être installé dans cette plage autorisée.
• Quelle passerelle est nécessaire ?
  Le capteur nécessite une passerelle SensGuard compatible, telle que SensGuard TCP LR X2.
• À quelle fréquence les mesures sont-elles envoyées ?
  L’intervalle de mesure est de 5 minutes.
• Quelles piles le capteur utilise-t-il ?
  Le capteur utilise deux piles AAA 1.5V. Les piles au lithium sont recommandées pour les températures inférieures à zéro.
• Quelle est l’autonomie des piles ?
  L’autonomie est de jusqu’à 1.5 an en mode haute précision ou jusqu’à 5 ans en mode de précision standard.
• Comment le capteur est-il installé ?
  Le corps du capteur est installé à l’aide d’un ruban adhésif double face à haute adhérence sur une surface lisse.

Prêt à démarrer ?

Vous avez besoin d’une surveillance sans fil haute précision de la température pour des laboratoires, congélateurs, équipements industriels ou stockages critiques ? SensMax peut vous aider à choisir le capteur PT100HA haute précision et la configuration de passerelle SensGuard adaptés à votre projet.

Indiquez-nous votre plage de température, la précision requise, l’emplacement de la sonde, le nombre de points de surveillance et vos besoins en matière de reporting, et nous vous aiderons à définir la configuration appropriée.

Demander un devis pour le capteur SensGuard PT100HA haute précision
