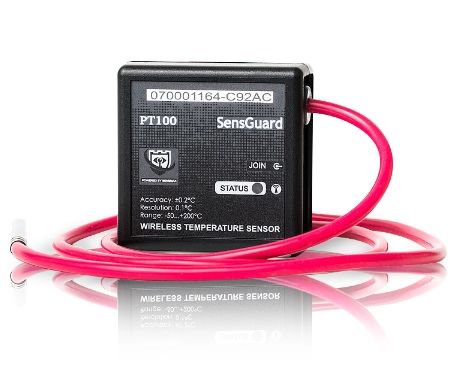

Capteur de température sans fil SensMax SensGuard PT100 avec sonde

Le capteur de température sans fil SensGuard PT100 avec sonde est conçu pour la surveillance à distance de la température dans les chambres froides, systèmes CVC, équipements industriels, installations de production alimentaire, laboratoires et autres environnements où le point de mesure est difficilement accessible avec un capteur de température intégré standard.

Le capteur utilise une sonde RTD PT100 externe pour mesurer des températures de -50°C à +200°C. La sonde en acier inoxydable de 1 m peut être placée dans un congélateur, un conduit, une cuve, un boîtier d’équipement ou une zone de procédé, tandis que le corps du capteur sans fil reste installé à l’extérieur de la zone surveillée.

Les mesures sont effectuées toutes les 5 minutes et transmises sans fil à une passerelle SensGuard compatible, telle que SensGuard TCP LR X2. La passerelle transmet les données à la plateforme cloud de surveillance SensGuard, où les utilisateurs peuvent consulter les rapports, suivre les tendances et recevoir des alertes lorsque les seuils de température sont dépassés.

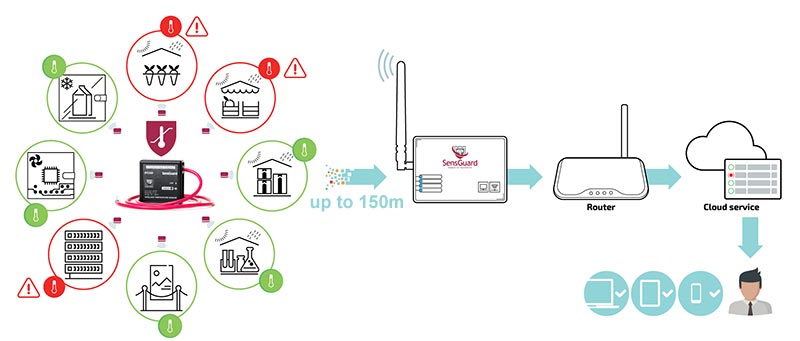

Le SensGuard PT100 transmet sans fil les mesures de température de la sonde à une passerelle SensGuard et au portail cloud de surveillance.

En bref

• Capteur de température sans fil avec sonde RTD PT100 externe.
• Plage de mesure de la sonde de -50°C à +200°C.
• Précision de mesure de ±0.2°C pour la surveillance industrielle et le stockage.
• Résolution de mesure de 0.1°C pour une analyse claire des tendances de température.
• Câble de sonde en acier inoxydable de 1 m pour les congélateurs, conduits, cuves et zones d’équipement.
• Communication sans fil à 868 MHz avec une passerelle SensGuard compatible.
• Portée de communication jusqu’à 150 m en ligne de mire dégagée.
• Transmission des données chiffrée AES-128 entre le capteur et la passerelle.
• Fonctionnement sur piles avec deux piles AAA remplaçables.
• Autonomie jusqu’à 5 ans avec l’intervalle de mesure par défaut.
• Boîtier IP54 pour le corps du capteur.

Demander une consultation

Comment fonctionne le capteur PT100

Le capteur PT100 mesure la température à l’aide d’une sonde RTD externe en acier inoxydable. La sonde est placée dans la zone de mesure souhaitée, tandis que le corps du capteur sans fil peut rester à l’extérieur du congélateur, du conduit, du boîtier du four, de la cuve ou de la zone d’équipement.

Toutes les 5 minutes, le capteur enregistre une mesure de température et la transmet sur un canal radio 868 MHz chiffré AES-128 à une passerelle SensGuard compatible. La passerelle envoie ensuite les données à la plateforme cloud SensGuard pour le reporting, les alertes et l’analyse historique.

L’appareil comprend un bouton de diagnostic réseau et un voyant LED d’état permettant aux utilisateurs de vérifier si le capteur est connecté à la passerelle et au système cloud.

Surveillance de la température avec sonde

La sonde externe rend le PT100 adapté aux emplacements où le corps du capteur ne doit pas être placé directement dans l’environnement mesuré. Par exemple, la sonde peut être insérée dans un congélateur ou un conduit, tandis que le corps du capteur reste à l’extérieur pour assurer une meilleure communication radio et faciliter le remplacement des piles.

Cette conception est utile pour les zones à haute température, les chambres froides, les conduits CVC, les cuves de liquide, les machines, les fours et d’autres applications où un capteur intégré ne serait pas pratique.

Installation

Le corps du capteur est fixé à l’aide d’un ruban adhésif double face à haute adhérence sur une surface lisse telle que du plastique, du métal, du verre ou un mur peint. Cela permet une installation rapide sans perçage ni matériel de montage supplémentaire.

Après avoir installé le corps du capteur, placez la sonde externe de 1 m dans la zone où la température doit être mesurée. Le corps du capteur doit être positionné de manière à rester à portée radio de la passerelle SensGuard et dans la plage de température de fonctionnement autorisée pour l’électronique.

Le capteur est expédié éteint afin de préserver les piles pendant le stockage et le transport. Pour démarrer le fonctionnement, appuyez puis relâchez le bouton JOIN et enregistrez le capteur dans le portail cloud SensGuard à l’aide de l’assistant de connexion.

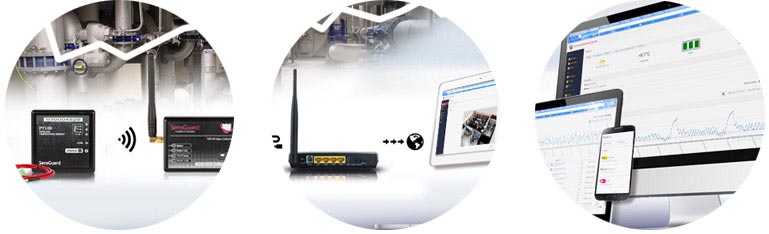

Installation de la sonde PT100 pour les congélateurs, conduits, cuves, équipements de procédé et autres points de mesure difficiles d’accès.

Demander une consultation

Passerelle compatible et surveillance cloud

Le capteur PT100 nécessite une passerelle SensGuard compatible pour la surveillance en ligne. La passerelle reçoit les mesures sans fil du capteur et les transmet à la plateforme cloud SensGuard.

• SensGuard TCP LR X2 passerelle sans fil et collecteur de données pour les capteurs de surveillance SensGuard.

Dans la plateforme cloud, les utilisateurs peuvent consulter l’historique des températures, configurer des seuils, recevoir des alertes et exporter des rapports de surveillance. Cela facilite la supervision quotidienne, le contrôle qualité et la documentation pour les audits.

Applications typiques

SensGuard PT100 convient à la surveillance sans fil de la température lorsqu’une sonde est nécessaire parce que le point de mesure se trouve à l’intérieur d’un équipement, d’une zone de stockage, d’un conduit, d’une cuve ou d’un autre emplacement difficile d’accès.

• Réfrigération commerciale pour les supermarchés, épiceries, vitrines réfrigérées et chambres froides.
• Stockage frigorifique et logistique pour les entrepôts, congélateurs accessibles et marchandises sensibles à la température.
• CVC et ventilation pour la surveillance de la température des conduits et la supervision des zones techniques.
• Équipements industriels pour les machines, conduites de procédé et environnements de production.
• Production alimentaire pour les fours, tunnels de refroidissement, zones de maintien et le contrôle de la température des procédés.
• Laboratoires pour la surveillance de la température dans les équipements et zones de stockage.
• Salles de serveurs et centres de données pour une surveillance localisée autour des baies et équipements.
• Musées et archives pour les collections sensibles au climat et les zones de stockage.

Avantages pour votre activité

La surveillance sans fil de la température avec sonde aide les organisations à réduire les contrôles manuels et à détecter les variations de température avant qu’elles n’entraînent des pertes de produits, des interruptions de service ou des problèmes de qualité. La sonde externe permet de mesurer la température exactement au point souhaité, tandis que le corps du capteur reste accessible pour la maintenance.

Les rapports et alertes cloud permettent aux équipes de réagir plus rapidement, de conserver l’historique des températures et de soutenir le contrôle qualité interne. La conception sans fil facilite également l’ajout de points de surveillance dans des installations existantes sans tirer de longs câbles de signal jusqu’à chaque point de mesure.

• surveiller les températures de la sonde de -50°C à +200°C ;
• réduire les contrôles manuels de température ;
• recevoir des alertes lorsque les seuils sont dépassés ;
• conserver des rapports historiques pour les besoins de contrôle qualité et d’audit ;
• placer la sonde dans la zone surveillée tout en gardant le corps du capteur accessible ;
• ajouter de nouveaux points de surveillance sans tirer de câbles entre les capteurs et la passerelle.

Exemple concret

Une boulangerie installe des capteurs SensGuard PT100 près des sorties de fours et des tunnels de refroidissement. Les sondes sont placées aux points de mesure souhaités, tandis que les corps des capteurs sans fil sont installés à l’extérieur des zones les plus chaudes, où ils peuvent communiquer avec la passerelle SensGuard.

L’équipe de la boulangerie reçoit les rapports de température et les alertes dans la plateforme cloud de surveillance. Lorsque les tendances de température indiquent une surchauffe ou un retard de refroidissement, les techniciens peuvent ajuster les paramètres des équipements avant que la qualité des produits ne soit affectée.

Détails techniques

FAQ – Capteur SensGuard PT100

• Quelle est la plage de mesure du capteur PT100 ?
  La sonde externe mesure des températures de -50°C à +200°C.
• Quelle est la précision de mesure ?
  La précision de mesure est de ±0.2°C.
• Quelle est la longueur du câble de la sonde ?
  La longueur standard du câble de la sonde est de 1 m. Des options plus longues sont disponibles sur demande.
• Le corps du capteur peut-il être placé dans un congélateur, un four ou une zone à haute température ?
  La sonde externe est conçue pour être placée dans la zone mesurée, mais la température de fonctionnement du corps du capteur est de -20°C à +55°C. Le corps du capteur doit être installé dans cette plage autorisée.
• Quelle passerelle est nécessaire ?
  Le capteur nécessite une passerelle SensGuard compatible, telle que SensGuard TCP LR X2.
• À quelle fréquence les mesures sont-elles envoyées ?
  L’intervalle de mesure est de 5 minutes.
• Quelles piles le capteur utilise-t-il ?
  Le capteur utilise deux piles AAA 1.5V. Les piles au lithium sont recommandées pour les températures inférieures à zéro.
• Quelle est l’autonomie des piles ?
  L’autonomie est de jusqu’à 5 ans avec l’intervalle de mesure par défaut.
• Comment le capteur est-il installé ?
  Le corps du capteur est installé à l’aide d’un ruban adhésif double face à haute adhérence sur une surface lisse.

Prêt à démarrer ?

Vous avez besoin d’une surveillance sans fil de la température avec une sonde externe pour des congélateurs, conduits CVC, cuves, fours, équipements industriels ou zones de stockage ? SensMax peut vous aider à choisir le capteur PT100 et la configuration de passerelle SensGuard adaptés à votre projet.

Indiquez-nous votre plage de température, l’emplacement de la sonde, le nombre de points de surveillance, la distance jusqu’à la passerelle et vos besoins en matière de reporting, et nous vous aiderons à définir la configuration appropriée.
